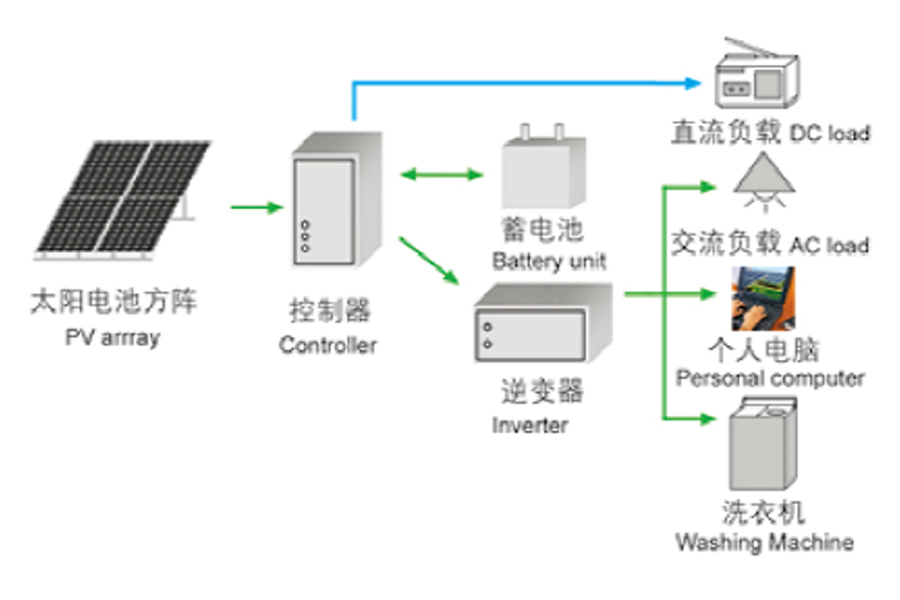

Esquema del sistema de generación de energía solar fuera de la red

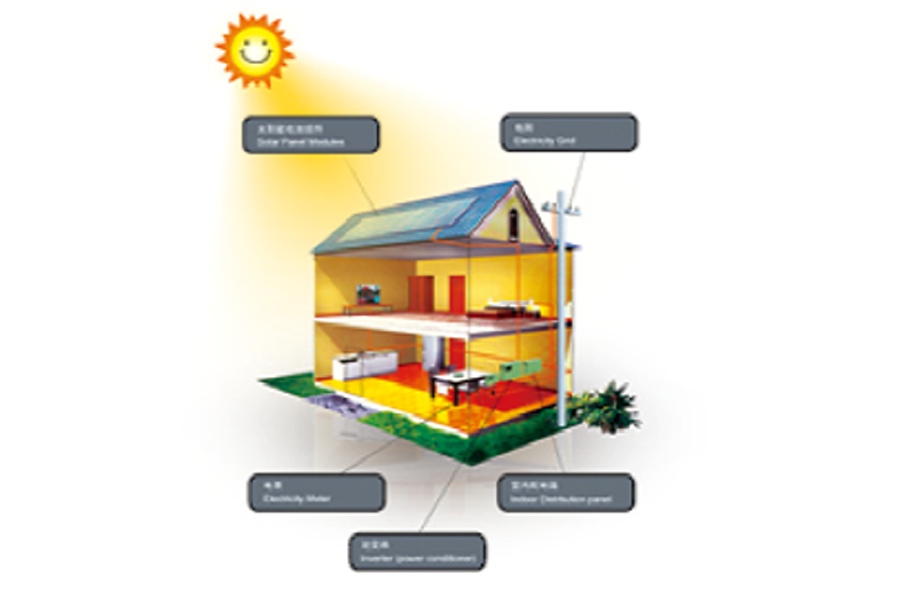

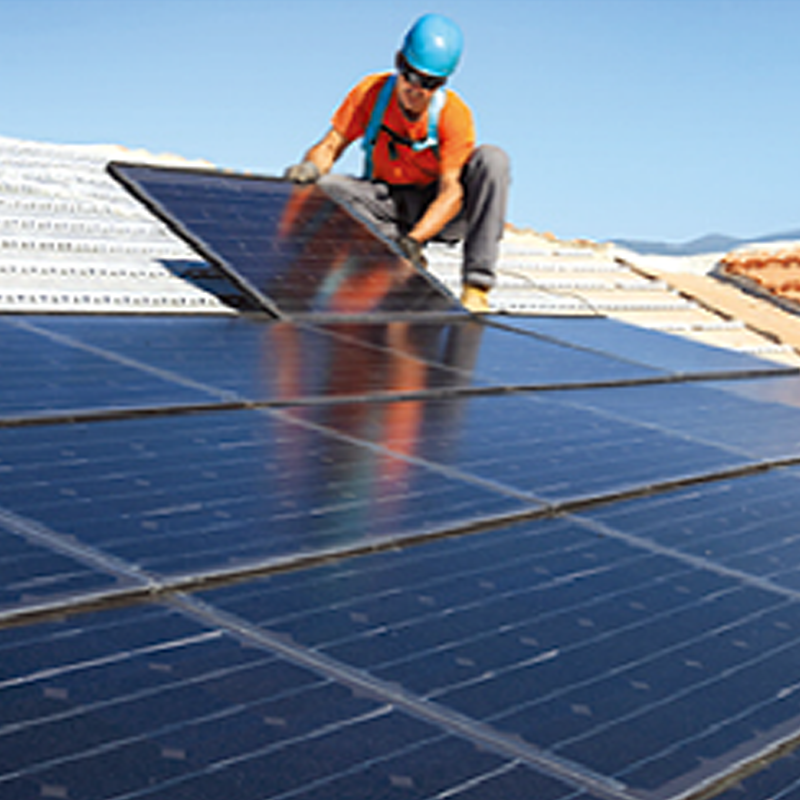

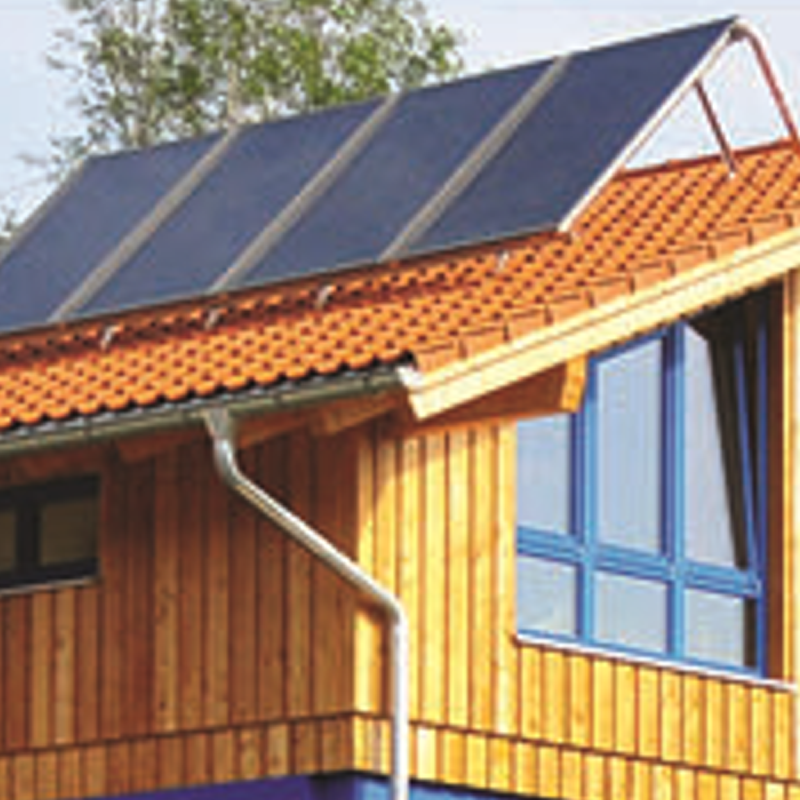

Sistema de generación de energía solar fotovoltaica (Pv) en azotea

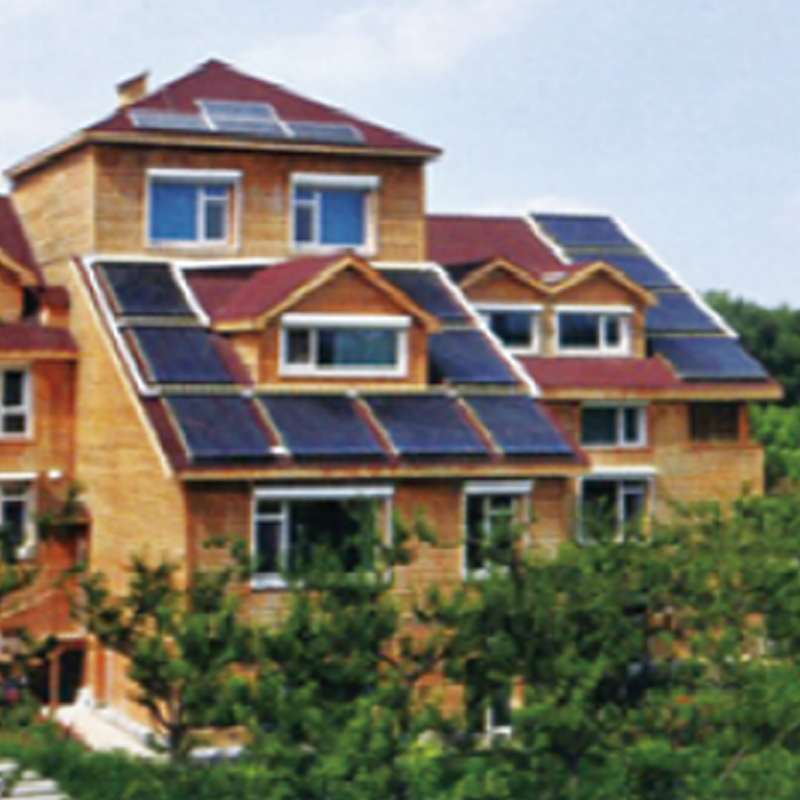

El sistema es adecuado para villas, apartamentos, etc. independientes que ahorran energía. Al disfrutar de la venta de electricidad y comprar la diferencia de precio de la electricidad, disfrute de una ventaja de costos de construcción más razonable.
| Instalación del sistema |
Instrucciones |
| Conjunto de paneles solares |
20kW |
| Inversor conectado a la red |
Control de grupo |
Sistema de generación de energía solar
Sistema fotovoltaico conectado a la red, a través de la luz hacia la electricidad, sin almacenamiento de energía en batería, inversor conectado a la red directamente a la red eléctrica. La generación de energía solar fotovoltaica conectada a la red es la dirección de desarrollo que representa la más atractiva en las tecnologías de utilización de energía del siglo XXI. Inversor conectado a la red con tecnología de seguimiento del punto de máxima potencia, para maximizar las células fotovoltaicas para convertir energía eléctrica a la red.

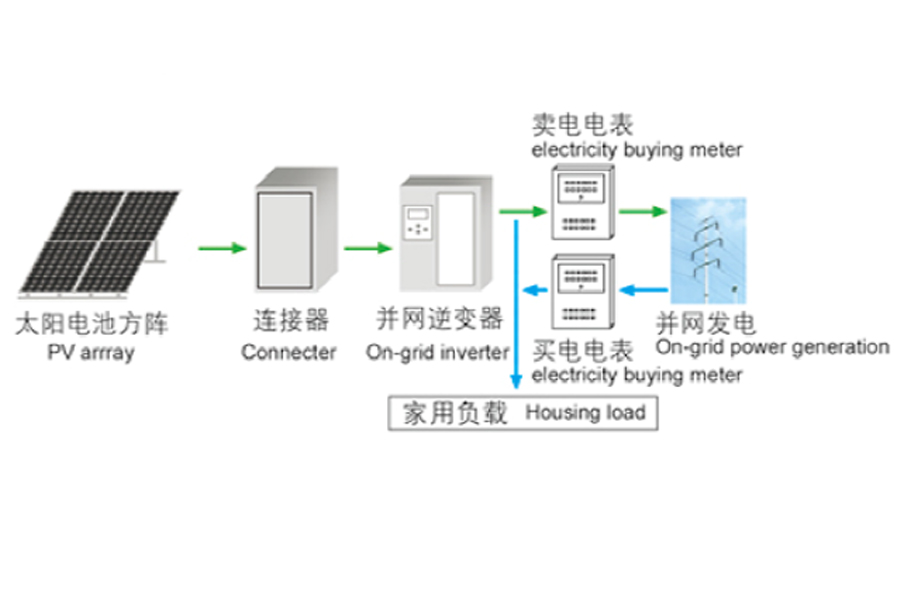

El sistema fotovoltaico conectado a la red consta de módulos fotovoltaicos, inversores conectados a la red, dispositivos de medición y componentes del sistema de distribución. La energía solar a través de módulos fotovoltaicos se convierte en energía CC y, a través del inversor conectado a la red con la energía CC, se puede convertir en la misma frecuencia, corriente de onda sinusoidal en fase, parte de la carga a la fuente de alimentación local y el excedente de electricidad se alimenta a la red. Las células solares emitirán un regulador de potencia interno inversor conectado a la red para maximizar la energía de regreso a la red, porque la red misma puede absorber la tremenda energía y, por lo tanto, no hay una red adicional del sistema de energía de la batería, ahorrando así inversión en el sistema, reduciendo el mantenimiento, ¡con amplias perspectivas de aplicación!
Descripción general del sistema de generación de energía conectado a la red solar

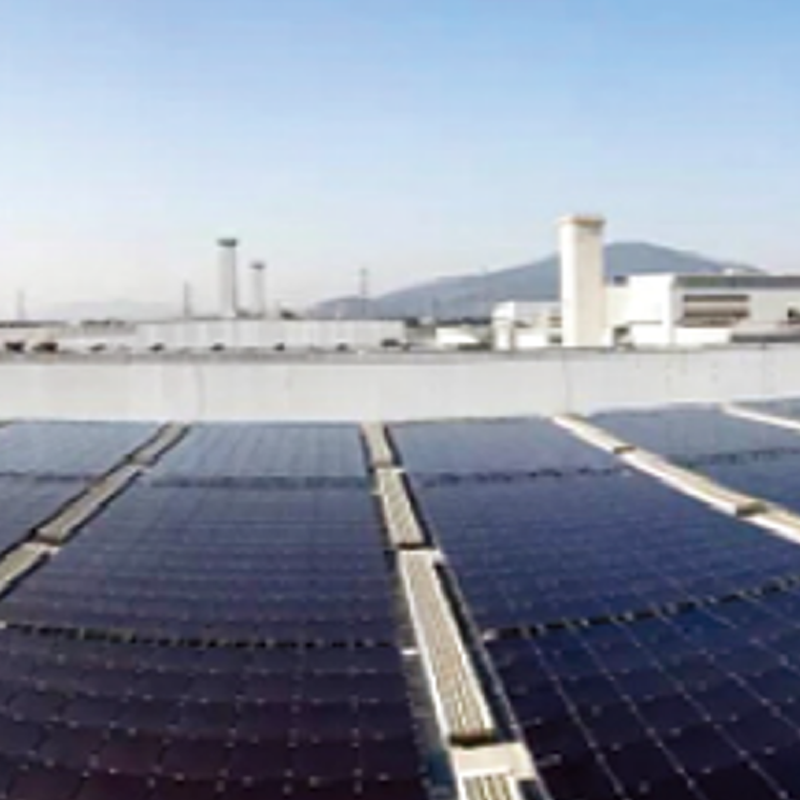

Sistema de generación de energía para techos de fábrica
Inversión única, ganancia estable del 15% de retorno de la inversión, 25 años más que el banco de dinero
Disfrute de subsidios estatales, altos beneficios económicos, reduzca la carga financiera del usuario y ahorre costos de electricidad
El efecto de aislamiento del techo es bueno, pero el dolor está en otras medidas convencionales de aislamiento térmico
No ocupar terrenos para construcción, límite de corto plazo

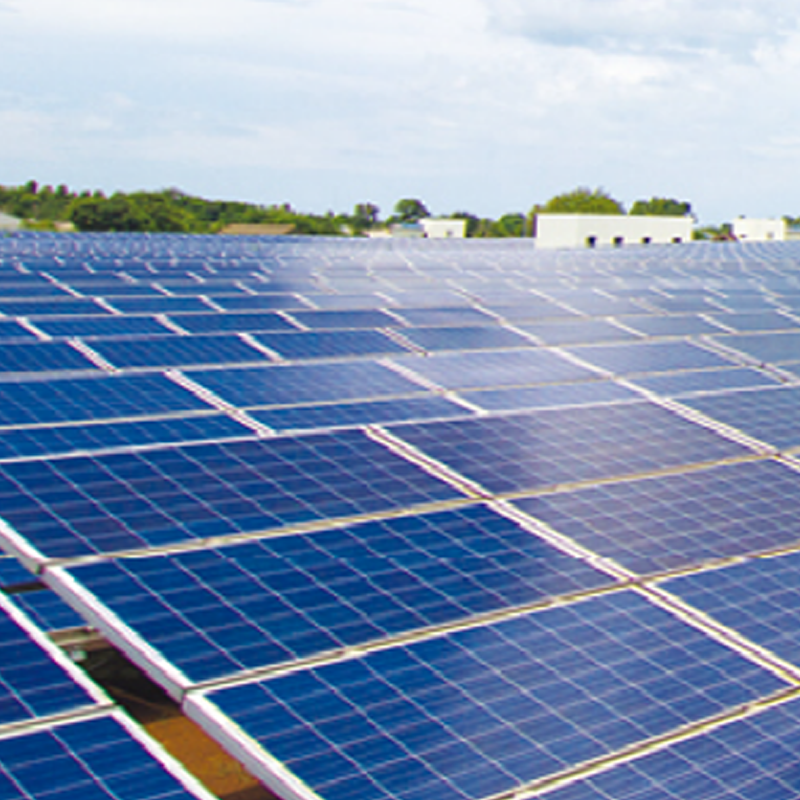

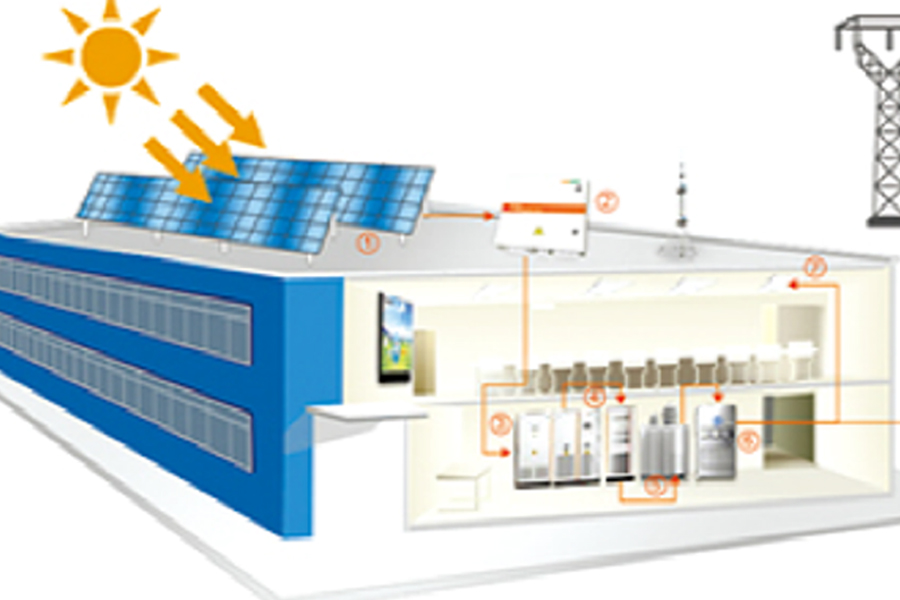

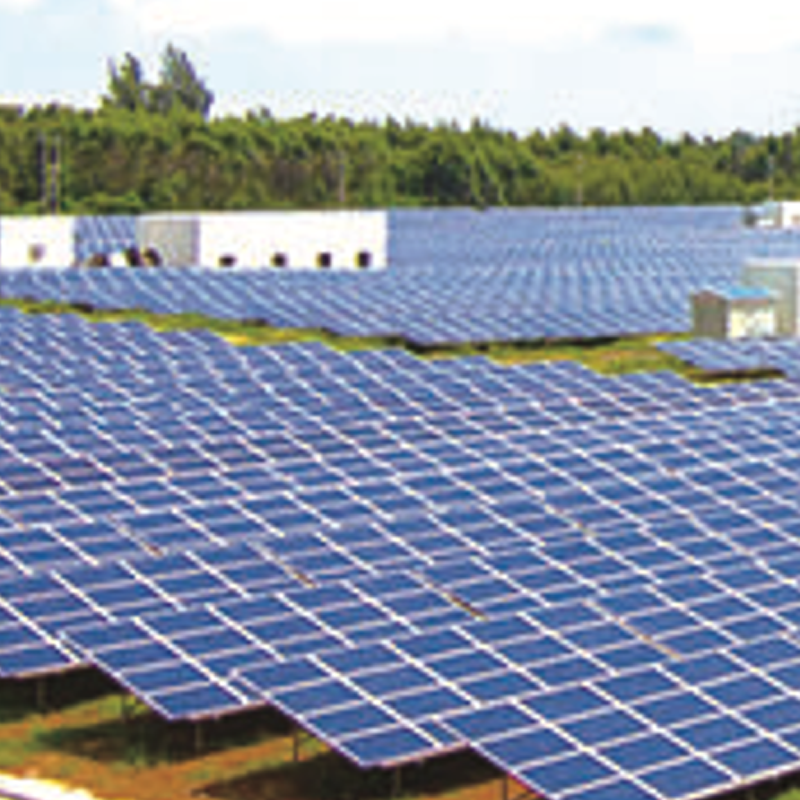

Tipo de planta Sistema de generación de energía solar fotovoltaica
Adecuado para grandes consumos diarios de energía, empresas e instituciones de mayor electricidad y edificios comerciales, etc., como empresas industriales y mineras, talleres, fábricas, escuelas, hoteles, edificios de oficinas, etc.
Módulos fotovoltaicos
Caja de conexiones
Inversor fotovoltaico
Monitoreo del sistema de generación de energía fotovoltaica
Transformador
Gabinete de red en anillo
La electricidad de la fábrica
La cuadrícula

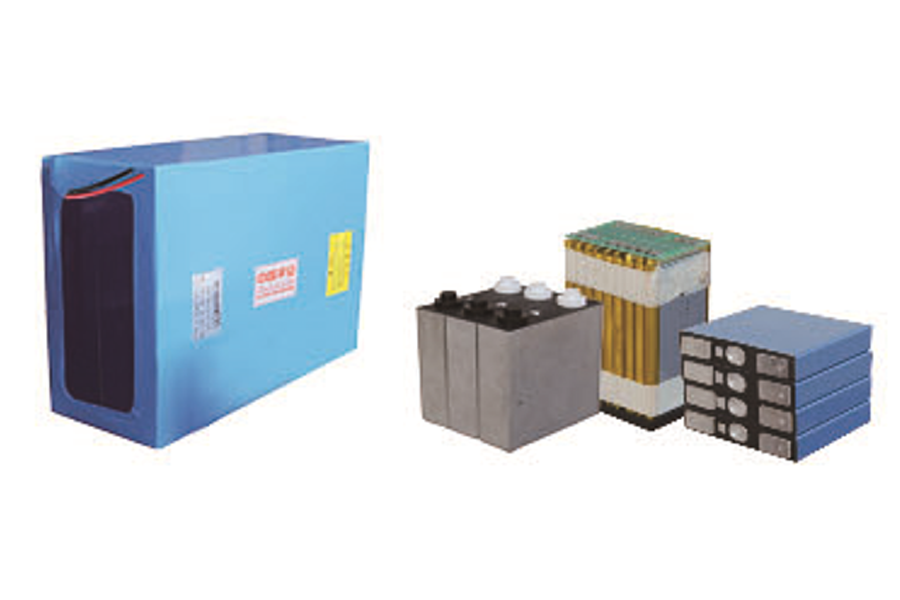

Paquete blando cuadrado de tres baterías Yuan
| Parámetro |
Especificación |
| Modelo |
TYN-LDC-001 |
| Sistema |
Cátodo: NCM (níquel, cobalto, manganeso); Celda: 3,7 V 25 Ah |
| Sistema de material celular |
NCM (níquel, cobalto, manganeso) |
| Dimensiones de la celda |
33,724.213,9 cm |
| Voltaje nominal de la celda |
3,7 V |
| Peso del paquete de baterías |
18,6 kg ± 0,5 kg |
| Capacidad celular |
25Ah |
| Voltaje nominal del paquete de baterías |
12V |
| Corriente máxima de carga/descarga de la celda |
48A |
| Capacidad del paquete de baterías |
200Ah |
| Peso celular |
0,475 ± 0,01 kg |
| Corriente de carga/descarga del paquete de baterías |
Admite carga y descarga de alta corriente de 60 A |
| Temperatura ambiente de funcionamiento de la celda |
Rango de temperatura de carga: 0~60℃; Rango de temperatura de descarga: -30℃~+60℃ |
| Ciclo de vida |
1000 ciclos |
| Características |
Peso más liviano, menor resistencia interna, menor autodescarga, mayor tasa de utilización de material activo y capacidad de diseño flexible en comparación con las baterías con carcasa de aluminio. |
| Temperatura ambiente de funcionamiento del paquete de baterías |
-30℃ ~ +60℃ |
| Dimensiones del paquete de baterías |
6.4156225 ± 1 mm |
| Tiempo de almacenamiento |
3-6 meses |

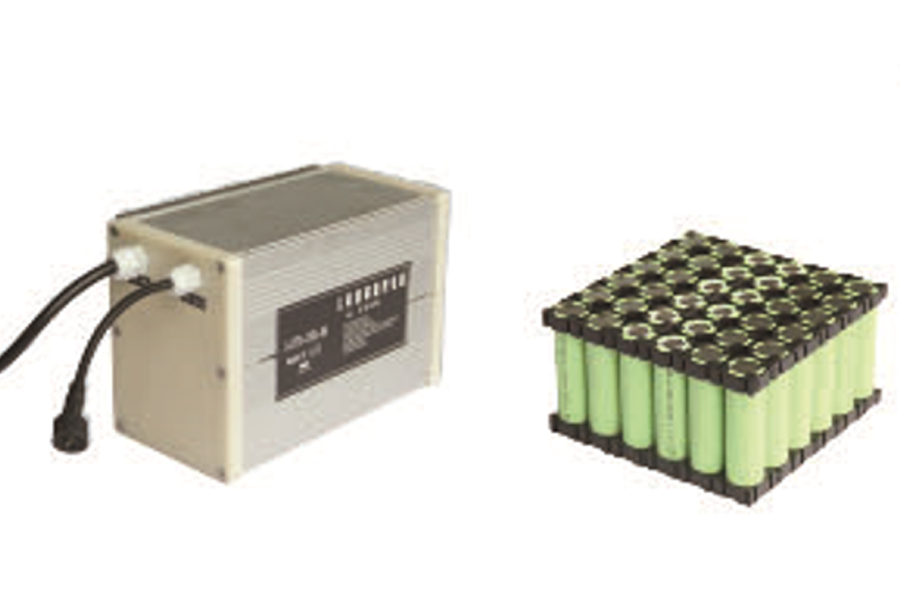

Carcasa de aleación de aluminio con baterías cilíndricas
| Parámetro |
Especificación |
| Modelo |
TYN-LDC-002 |
| Sistema |
Cátodo: NCM (níquel, cobalto, manganeso); Celda: 3,7 V 2500 mAh/2000 mAh, 18650 |
| Voltaje nominal |
12V |
| Capacidad del paquete de baterías |
10Ah-200Ah, personalizable bajo petición |
| Temperatura ambiente de funcionamiento |
Adecuado para ambientes de baja y alta temperatura: -30℃ ~ +60℃ |
| Calificación de impermeabilidad |
IP67 |
| Control inteligente |
Control de luz + control de tiempo, admite iluminación al amanecer y función automática de ahorro de energía, y puede monitorear los datos de funcionamiento de la batería a través de WIFI. |
| Vivienda |
La carcasa exterior se puede configurar según los requisitos del cliente |
| Tiempo de almacenamiento |
3-6 meses |

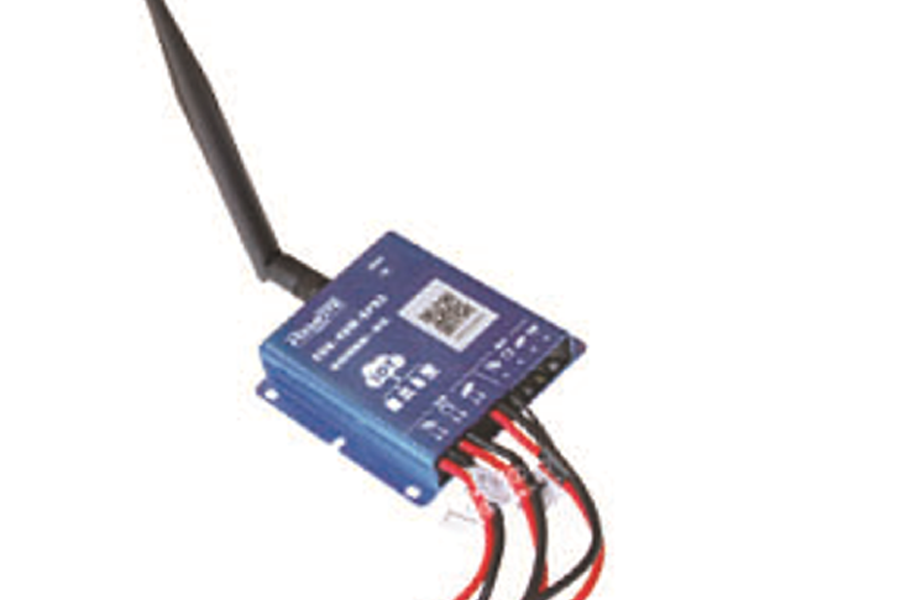

Máquina integrada de control inteligente de Internet de las cosas
Traducción al inglés
Esta máquina todo en uno de corriente constante con control inteligente de IoT integra gestión de carga y descarga de baterías solares, accionamiento de corriente constante para fuentes de luz LED y funciones de comunicación de IoT en una sola unidad. Se aplica principalmente en sistemas solares fuera de la red para farolas, iluminación de patios, monitoreo, suministro de energía doméstica y otros escenarios.
Big Data
El controlador está conectado a la plataforma de big data de IoT, con capacidades de recopilación, almacenamiento, análisis y computación de datos. Los datos operativos se pueden almacenar hasta por 5 años y el análisis de big data proporciona una base digital para la mejora de funciones, la optimización del sistema y la mejora de la calidad del producto.
Actualización remota de firmware
El firmware del controlador se puede actualizar de forma remota y el fabricante proporcionará un mantenimiento continuo después de la venta del producto para garantizar que las funciones del controlador sigan el ritmo de los tiempos. Combinado con funciones como visualización y control remoto del estado, el soporte posventa se puede completar de forma remota, lo que reduce significativamente el tiempo y los costos posventa.
Respuesta en tiempo real
El controlador tiene una capacidad de respuesta en tiempo real comparable a la de los UAV, brindando una experiencia de operación fluida.
Gestión de usuarios abiertos
Se adopta una estructura de gestión de usuarios en forma de árbol, que permite a los usuarios desarrollar y mantener de forma independiente sus propios grupos de usuarios subordinados.
Soporte multiplataforma
Se admiten plataformas de control dual para PC y terminales móviles, lo que pone la información del dispositivo a su alcance en cualquier momento y en cualquier lugar.
Excelente diseño estructural
Cuenta con una estructura compacta, tamaño pequeño, nivel de protección IP67 y fácil instalación, lo que lo hace adaptable a diversos entornos de trabajo hostiles.
Alta confiabilidad
El controlador está preprogramado con múltiples planes de resolución de problemas y puede resolver automáticamente situaciones anormales sin intervención manual. Por ejemplo, el controlador tiene modos de trabajo duales integrados: fuera de línea y en línea. En caso de desconexión de la red, el controlador puede cambiar automáticamente al modo fuera de línea para continuar operando, garantizando al máximo el funcionamiento normal de las funciones del producto.
Notas de traducción
Todos los términos profesionales adoptan las expresiones estándar comúnmente utilizadas en las industrias fotovoltaicas, de almacenamiento de energía e IoT globales, que están en línea con las normas de los documentos técnicos y comerciales internacionales.
Para expresiones características chinas como "树状用户管理结构" y "与时俱进", la traducción adopta los hábitos de expresión de los documentos técnicos ingleses conservando completamente el significado central.
Descripción de la abreviatura de la industria: IoT = Internet de las cosas, UAV = vehículo aéreo no tripulado, IP67 es el código estándar internacional para el nivel de protección de ingreso, que se conserva directamente sin traducción.

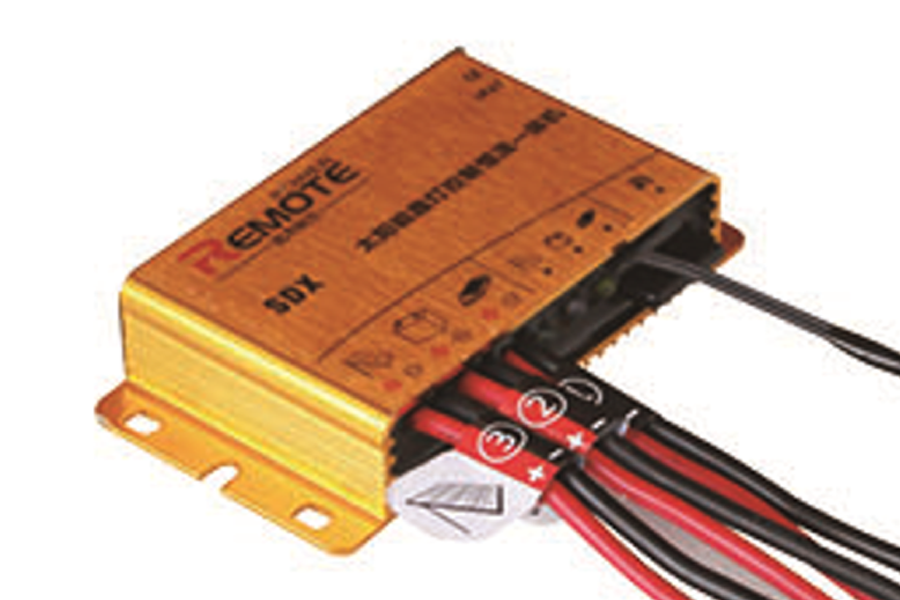

Máquina integrada de corriente constante para control de farolas solares serie Sdx304060
Traducción al inglés
Está preprogramado con curvas de carga y descarga y parámetros de protección para diferentes tipos de baterías, soportando baterías de plomo-ácido, gel, litio y otros tipos. Los parámetros de la batería se pueden ajustar mediante un control remoto y la curva de reducción de potencia se puede personalizar. Con modos de control flexibles, evita eficazmente cortes de luz causados por la pérdida de energía de la batería.
Operación con un solo clic para ingresar al modo de suspensión de potencia ultrabaja, que es adecuado para transporte y almacenamiento a larga distancia. El controlador se puede activar mediante control remoto o control de luz.
Admite la función de inducción expandible del cuerpo humano, que enciende la luz cuando una persona se acerca y apaga la luz o funciona a baja potencia cuando la persona se va. El uso de esta función en secciones o períodos de tiempo con bajo flujo de peatones puede ahorrar energía eléctrica de manera efectiva.
La estrategia de control es flexible: los niveles de potencia para estados ocupados y desocupados en diferentes períodos de tiempo se pueden ajustar por separado y la función de inducción del cuerpo humano se puede activar en períodos de tiempo específicos.
La máquina todo en uno de corriente constante con control de farolas solares de la serie SDX está equipada con una función de comunicación inalámbrica. Admite control remoto a través de carcasa de plástico o aluminio, eliminando la necesidad de un panel indicador externo y reduciendo la tasa de fallas.
Está integrado con múltiples funciones de protección. Cuando se producen condiciones anormales como conexión inversa del panel solar o la batería, cortocircuito de carga, circuito abierto o exceso de energía, se puede proteger el equipo relacionado contra daños.
Nivel de protección: IP67.
Notas de traducción
Todos los términos profesionales adoptan las expresiones estándar comúnmente utilizadas en las industrias globales de energía solar fotovoltaica, control de farolas y almacenamiento de energía, que están totalmente en línea con las normas de los documentos técnicos y comerciales internacionales.
Para expresiones características chinas como "来人亮灯,人走灭灯" y "一键操作", la traducción adopta los hábitos de expresión de los documentos técnicos en inglés conservando completamente el significado funcional central.
Descripción de la abreviatura de la industria: IP67 es el código estándar internacional para el nivel de protección de ingreso, que se conserva directamente sin traducción de acuerdo con la práctica general de la industria.
